Ehilà! Come fornitore di acciaio a molla, mi viene spesso chiesto i metodi di calcolo per i parametri a molla in acciaio a molla. È un argomento cruciale, soprattutto per coloro che si basano fortemente su sorgenti, come automobili, aerospaziali e manifatturieri. Quindi, immergiamolo ed esploriamo questi metodi di calcolo.
Comprensione delle basi
Prima di entrare nel nocciolo - grintoso dei calcoli, è importante comprendere alcuni parametri di molla di base. Le molle sono dispositivi meccanici che immagazzinano e rilasciano energia. I parametri chiave con cui avremo a che fare includono il tasso di molla, la deflessione, lo stress e il diametro della bobina.
Il tasso di molla, noto anche come rigidità della molla, è la quantità di forza richiesta per comprimere o estendere la molla di una lunghezza dell'unità. La deflessione è quanto si muove la molla quando viene applicata una forza. Lo stress è la forza interna per unità di area all'interno del materiale della molla e il diametro della bobina influisce sulle dimensioni e le prestazioni complessive della molla.
Calcolo del tasso di molla
Il tasso di molla (K) è uno dei parametri più importanti. Per una molla di compressione elicoidale, la formula per il calcolo del tasso di molla è:
[k = \ frac {gd^{4}} {8nd^{3}}]
Dove:

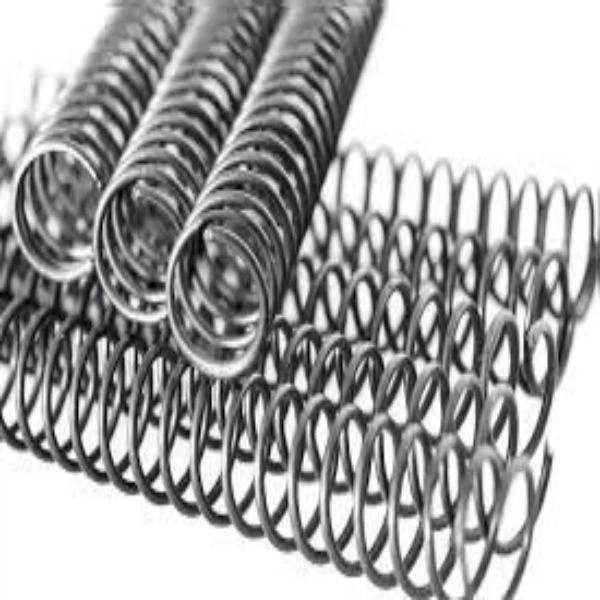

- (G) è il modulo di taglio dell'acciaio a molla. Diversi tipi di acciaio a molla hanno moduli di taglio diversi. Ad esempio, per gli acciai a molla inossidabile (controllaAcciadi a molla inossidabile), il modulo di taglio è in genere attorno a (79 \ Times10^{3}) MPA.
- (d) è il diametro del filo della molla.
- (n) è il numero di bobine attive. Le bobine attive sono le bobine che contribuiscono effettivamente alla deflessione della primavera.
- (D) è il diametro della bobina media della molla.
Diciamo che abbiamo una molla di compressione elicoidale fatta in acciaio a molla da 65 milioni (puoi saperne di più65 milioni di acciaio a molla). Il diametro del filo (d = 5) mm, il numero di bobine attive (n = 10) e il diametro della bobina media (d = 50) mm. Il modulo di taglio (G) per 65 mn è approssimativamente (80 \ temps10^{3}) MPA.
Innanzitutto, dobbiamo convertire le unità in unità SI. (d = 0,005) m, (d = 0,05) m.
[k = \ frac {80 \ times10^{9} \ tempes (0.005)^{4}} {8 \ Times10 \ Times (0.05)^{3}}]
[k = \ frac {80 \ times10^{9} \ tims6.25 \ tempe10^{-10}} {8 \ tempe10 \ tempe1.25 \ Times10^{-4}}]
[k = \ frac {50} {1 \ times10^{-2}} = 5000 \ Space n/m]
Calcolo della deflessione
Una volta che conosciamo il tasso di molla, il calcolo della deflessione ((\ delta)) è relativamente semplice. La relazione tra forza ((f)), tasso di molla ((k)) e deflessione è data dalla legge di Hooke:
[F = k \ delta]
Quindi, (\ delta = \ frac {f} {k})
Se applichiamo una forza (f = 100 \ spazio n) alla molla abbiamo calcolato sopra con (k = 5000 \ spazio n/m), quindi la deflessione (\ delta = \ frac {100} {5000} = 0.02 \ spazio m = 20 \ spazio mm)
Calcolare lo stress
Il calcolo dello stress è importante per garantire che la molla non fallisca sotto il carico applicato. Per una molla di compressione elicoidale, lo stress da taglio torsionale ((\ tau)) è dato da:
)
dove (k) è il fattore WAHL, che spiega la curvatura e gli effetti diretti di taglio in primavera. Il fattore WAHL è calcolato come:
[K = \ frac {4c - 1} {4c - 4}+\ frac {0.615} {c}]
e (c = \ frac {d} {d}) è l'indice Spring.
Torniamo al nostro esempio precedente. (C = \ frac {0.05} {0.005} = 10)
[K = \ frac {4 \ times10 - 1} {4 \ tempe10 - 4}+\ frac {0.615} {10}]
[K = \ frac {39} {36} +0.0615]
[K = 1.083+0,0615 = 1.1445]
If (f = 100 \ spazio n), (d = 0,05 \ spazio m) e (d = 0,005 \ spazio m)
[\ tau = 1.1445 \ tims \ frac {8 \ temps100 \ temps0.05} {\ pi \ tims (0.005)^{3}}]
[\ tau = 1.1445 \ Times \ frac {40} {\ pi \ times1.25 \ times10^{-7}}]
[\ tau = 1.1445 \ Times \ frac {40} {3.927 \ Times10^{-7}}]
[\ tau \ appross di circa1.1445 \ tempe1.02 \ tempe10^{8} \ ca. circa1.17 \ tempe10^{8} \ Space pa = 117 \ Space MPA]
Altre considerazioni
Quando si calcola questi parametri, dobbiamo anche considerare fattori come le condizioni finali. Esistono diversi tipi di fine per le molle, come estremità chiuse e terrestri, estremità aperte, ecc. Le condizioni finali possono influire sul numero di bobine attive e le prestazioni complessive della molla.
Inoltre, l'ambiente in cui la primavera gestirà questioni. Ad esempio, se la molla viene utilizzata in un ambiente corrosivo, potremmo aver bisogno di scegliere un acciaio a molla con una migliore resistenza alla corrosione, come gli acciai a molla inossidabile che ho menzionato in precedenza.
Importanza di calcoli accurati
Il calcolo accurato dei parametri della molla è cruciale. Se il tasso di molla è calcolato male, la primavera potrebbe non funzionare come previsto. Ad esempio, in un sistema di sospensione automobilistica, una velocità di molla errata può portare a una guida approssimativa o addirittura influire sulla movimentazione del veicolo.
Nelle applicazioni aerospaziali, dove la sicurezza è della massima importanza, qualsiasi errore nel calcolo dello stress potrebbe provocare un fallimento della primavera, che potrebbe avere conseguenze catastrofiche.
Perché scegliere il nostro acciaio a molla
Come fornitore di acciaio a molla, offriamo materiali in acciaio a molla di alta qualità. I nostri acciai a molla da 65 milioni e acciai a molla inossidabile provengono da produttori affidabili e subiscono un rigoroso controllo di qualità. Comprendiamo l'importanza di questi calcoli e possiamo fornirti specifiche dettagliate sui materiali per aiutarti con il tuo design primaverile.
Se sei in procinto di progettare molle o devi procurarti l'acciaio a molla per i tuoi progetti, siamo qui per aiutarti. Che tu sia un produttore di piccole dimensioni o un giocatore industriale su larga scala, possiamo soddisfare le tue esigenze. Il nostro team di esperti può aiutarti a scegliere l'acciaio a molla giusto e fornire indicazioni su questi metodi di calcolo.
Quindi, se sei interessato ad acquistare l'acciaio a molla o hai domande sui calcoli dei parametri a molla, non esitare a mettersi in contatto. Non vediamo l'ora di iniziare un rapporto commerciale con te e aiutarti a creare molle alte - Performance.
Riferimenti
- Shigley, Je e Mischke, CR (2001). Progettazione ingegneristica meccanica. McGraw - Hill.
- Budynas, RG e Nisbett, JK (2011). Design di ingegneria meccanica di Shigley. McGraw - Hill.
